سون سگمنت (Seven Segment Display) چیست؟ معرفی کامل، انواع و کاربردها

سون سگمنت چیست؟

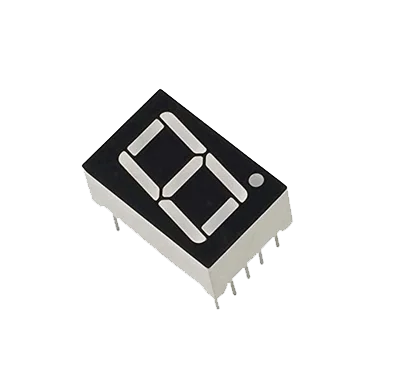

سون سگمنت (Seven Segment Display) یک نمایشگر ساده الکترونیکی است که برای نمایش اعداد (۰ تا ۹) و تعدادی حروف انگلیسی به‌کار می‌رود. این نمایشگر از ۷ قطعه LED میله‌ای شکل تشکیل شده که به شکل عدد ۸ در کنار هم قرار گرفته‌اند. با روشن یا خاموش کردن ترکیب‌های مختلف این LEDها می‌توان اعداد مختلف را نمایش داد.

سون سگمنت‌ها یکی از پرکاربردترین نمایشگرها در دستگاه‌های دیجیتال، صنعتی و خانگی هستند.

ساختار و نحوه عملکرد سون سگمنت

یک سون سگمنت معمولی شامل اجزای زیر است:

۷ LED میله‌ای (Segments): با حروف a تا g نام‌گذاری شده‌اند.
نقطه اعشار (Dot / DP): گاهی یک LED هشتم هم وجود دارد که نقطه اعشار را نمایش می‌دهد.
اتصالات مشترک: همه LEDها به دو روش به هم متصل می‌شوند:
- کاتد مشترک (Common Cathode): همه کاتدها به زمین وصل شده‌اند و برای روشن کردن هر سگمنت، باید آند آن را به ولتاژ مثبت بدهیم.
- آند مشترک (Common Anode): همه آندها به VCC وصل هستند و برای روشن شدن سگمنت، باید کاتد آن را به زمین بدهیم.

انواع سون سگمنت

سون سگمنت‌ها را می‌توان بر اساس ویژگی‌های مختلف دسته‌بندی کرد:

۱. بر اساس نوع اتصال

کاتد مشترک (Common Cathode)
آند مشترک (Common Anode)

۲. بر اساس تعداد رقم

یک رقمی (Single Digit)
دو رقمی، چهار رقمی، چند رقمی (برای نمایش ساعت‌ها یا مقادیر طولانی‌تر)

۳. بر اساس نوع فناوری

سون سگمنت LED: متداول‌ترین نوع، با نور قرمز، سبز، آبی یا سفید
سون سگمنت LCD: مصرف انرژی کمتر و وضوح بالاتر (مثلاً در ماشین حساب‌ها)
سون سگمنت با نور پس‌زمینه (Backlight): برای محیط‌های کم‌نور

۴. بر اساس اندازه

کوچک (چند میلی‌متری) → مناسب بردهای الکترونیکی کوچک
متوسط (رایج) → دستگاه‌های خانگی و ابزار اندازه‌گیری
بزرگ (چند سانتی‌متری یا بیشتر) → تابلوها و نمایشگرهای صنعتی

نحوه نمایش اعداد و حروف در سون سگمنت

برای نمایش عدد ۰ → سگمنت‌های a, b, c, d, e, f روشن می‌شوند.
برای نمایش عدد ۱ → سگمنت‌های b و c روشن می‌شوند.
برای نمایش عدد ۲ → سگمنت‌های a, b, d, e, g روشن می‌شوند.
… و به همین ترتیب.

🔹 بعضی حروف انگلیسی مثل A، b، C، d، E و F نیز قابل نمایش هستند، اما به دلیل محدودیت ۷ قطعه، نمایش همه حروف امکان‌پذیر نیست.

کاربردهای سون سگمنت

سون سگمنت‌ها به‌دلیل سادگی، مصرف کم و هزینه پایین در بسیاری از دستگاه‌ها استفاده می‌شوند:

ساعت‌های دیجیتال
ماشین حساب‌ها
ابزارهای اندازه‌گیری (مولتی‌متر، آمپرمتر و …)
دستگاه‌های خانگی (مایکروفر، اجاق برقی، ماشین لباسشویی و …)
سیستم‌های امبدد (Embedded Systems)
تابلوهای صنعتی و شمارنده‌ها
بردهای آموزشی الکترونیک

مزایا و معایب سون سگمنت

✅ مزایا:

قیمت پایین و در دسترس بودن
مصرف توان کم
سادگی در راه‌اندازی
وضوح بالا برای نمایش اعداد

❌ معایب:

قابلیت نمایش محدود (عمدتاً فقط اعداد و چند حرف)
ظاهر ساده‌تر نسبت به نمایشگرهای مدرن مثل OLED و TFT
مناسب نبودن برای متن‌های طولانی یا گرافیک

نکات مهم در انتخاب سون سگمنت

هنگام خرید و استفاده از سون سگمنت باید به موارد زیر توجه کرد:

نوع اتصال (آند یا کاتد مشترک) → باید متناسب با مدار انتخاب شود.
تعداد رقم → یک رقمی، دو رقمی یا چند رقمی بسته به کاربرد.
اندازه و رنگ نمایشگر → قرمز (متداول‌ترین)، سبز، آبی یا سفید.
ولتاژ و جریان کاری LEDها → معمولاً Vf ≈ 2V و If ≈ 20mA برای هر سگمنت.
نوع فناوری → LED یا LCD.
کاربرد → ابزار دقیق، تابلو دیجیتال یا سیستم‌های امبدد.

🔹 جدول مشخصات سون سگمنت

ویژگی	توضیحات	مثال
نوع اتصال	آند مشترک یا کاتد مشترک	سون سگمنت آند مشترک قرمز
تعداد رقم	یک رقمی، دو رقمی، چهار رقمی و …	سون سگمنت 4 رقمی
نوع نمایش	LED یا LCD	سون سگمنت LED قرمز
رنگ نمایشگر	قرمز، سبز، آبی، سفید	سون سگمنت سبز 1 رقمی
نقطه اعشار (Dot)	موجود یا بدون نقطه	سون سگمنت 1 رقمی با نقطه
ولتاژ و جریان کاری	مشخصات هر LED	Vf ≈ 2V، If ≈ 20mA
ابعاد	کوچک، متوسط، بزرگ	سون سگمنت بزرگ صنعتی
کاربردها	ساعت دیجیتال، ماشین حساب، دستگاه صنعتی	ساعت دیجیتال 7 سگمنت

جمع‌بندی

سون سگمنت (Seven Segment Display) یک نمایشگر ساده و کاربردی برای نمایش اعداد و برخی حروف است که در طیف وسیعی از دستگاه‌های دیجیتال، ابزارهای اندازه‌گیری و سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.
انتخاب درست نوع اتصال (آند/کاتد مشترک)، تعداد رقم، رنگ و اندازه نمایشگر باعث می‌شود بهترین نتیجه را در پروژه‌های الکترونیکی یا صنعتی بگیرید.
