رله چیست؟ معرفی کامل، انواع و کاربردها

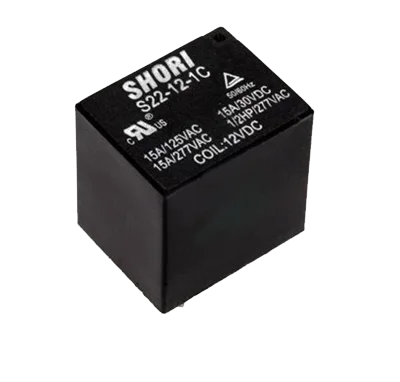

رله چیست؟

رله (Relay) یک کلید الکترومکانیکی یا الکترونیکی است که وظیفه دارد با استفاده از یک سیگنال کنترلی (معمولاً جریان یا ولتاژ کوچک)، یک مدار دیگر با جریان یا ولتاژ بزرگ‌تر را قطع و وصل کند.
به بیان ساده، رله یک واسطه بین مدار فرمان و مدار قدرت است.

به‌دلیل توانایی در جداسازی مدار فرمان از مدار قدرت و همچنین قابلیت کنترل از راه دور، رله‌ها یکی از پرکاربردترین قطعات در صنایع مختلف هستند.

ساختار و نحوه عملکرد رله

رله‌های الکترومکانیکی کلاسیک شامل بخش‌های زیر هستند:

1. سیم‌پیچ (Coil): وقتی جریان الکتریکی از آن عبور کند، یک میدان مغناطیسی ایجاد می‌شود.
2. هسته آهنی: میدان مغناطیسی سیم‌پیچ باعث جذب یا رهاسازی هسته می‌شود.
3. کنتاکت‌ها (Contacts): قسمت متحرک رله که با تغییر وضعیت هسته، قطع یا وصل می‌شوند.
4. فنر بازگرداننده: پس از قطع جریان در سیم‌پیچ، هسته و کنتاکت‌ها را به حالت اولیه برمی‌گرداند.

🔹 عملکرد: با عبور جریان کوچک از سیم‌پیچ، میدان مغناطیسی تولید می‌شود → کنتاکت تغییر وضعیت می‌دهد → مدار قدرت با ولتاژ یا جریان بالاتر کنترل می‌شود.

انواع رله

رله‌ها بر اساس ساختار و کاربرد دسته‌بندی‌های مختلفی دارند:

1. رله الکترومکانیکی (Electromechanical Relay)

• پرکاربردترین نوع سنتی
• شامل سیم‌پیچ و کنتاکت مکانیکی
• مناسب برای قطع و وصل بارهای AC یا DC
• عمر مکانیکی محدود به دلیل سایش کنتاکت‌ها

2. رله حالت جامد (Solid State Relay – SSR)

• بدون بخش مکانیکی، مبتنی بر نیمه‌هادی‌ها
• سرعت سوئیچینگ بالا
• عمر طولانی‌تر نسبت به رله‌های مکانیکی
• قیمت بالاتر

3. رله زمانی (Time Delay Relay)

• تغییر وضعیت کنتاکت‌ها با تأخیر زمانی مشخص
• کاربرد در راه‌اندازی موتور، مدارهای حفاظتی و اتوماسیون

4. رله حفاظتی (Protective Relay)

• جهت حفاظت از مدارها در برابر شرایط غیرعادی مانند اضافه‌بار، اتصال کوتاه، افت ولتاژ
• پرکاربرد در سیستم‌های قدرت و برق صنعتی

5. رله شیشه‌ای (Reed Relay)

• دارای کنتاکت‌های مغناطیسی درون یک لوله شیشه‌ای
• سرعت بالا، ابعاد کوچک، مناسب مدارهای حساس

6. رله حرارتی (Thermal Relay)

• بر اساس تغییر دما و انبساط فلزات عمل می‌کند
• برای حفاظت موتور در برابر اضافه‌بار حرارتی استفاده می‌شود

کاربردهای رله

رله‌ها به‌دلیل تنوع و قابلیت اطمینان بالا در زمینه‌های مختلف استفاده می‌شوند:

1. کنترل بارهای الکتریکی: روشن/خاموش کردن موتور، لامپ، المنت و تجهیزات صنعتی
2. سیستم‌های حفاظتی: قطع مدار هنگام اضافه‌بار یا اتصال کوتاه
3. اتوماسیون صنعتی: در PLCها و سیستم‌های کنترل خطوط تولید
4. تجهیزات خانگی: یخچال، ماشین لباسشویی، کولر و وسایل برقی دیگر
5. سیستم‌های مخابراتی: سوئیچینگ سیگنال‌های ضعیف
6. صنایع خودروسازی: راه‌اندازی چراغ‌ها، پمپ‌ها و سیستم‌های الکترونیکی خودرو
7. منابع تغذیه و UPS: حفاظت و کنترل بار

مزایا و معایب رله‌ها

✅ مزایا:

• ایزوله‌سازی مدار فرمان و مدار قدرت
• امکان کنترل بارهای بزرگ با سیگنال کوچک
• تنوع زیاد در انواع و کاربردها
• قیمت نسبتاً مناسب (در نوع الکترومکانیکی)

❌ معایب:

• سرعت سوئیچینگ پایین‌تر نسبت به نیمه‌هادی‌ها (در نوع مکانیکی)
• عمر مکانیکی محدود به دلیل وجود کنتاکت‌ها
• احتمال ایجاد نویز الکترومغناطیسی هنگام سوئیچینگ

نکات مهم در انتخاب رله

هنگام خرید رله باید به موارد زیر توجه کنید:

1. ولتاژ تحریک سیم‌پیچ (Coil Voltage): ولتاژی که برای فعال‌سازی رله نیاز است (مثلاً ۵V، ۱۲V یا ۲۴V).
2. جریان و ولتاژ کاری کنتاکت‌ها: باید متناسب با بار مصرفی باشد.
3. نوع بار (AC یا DC): بعضی رله‌ها مخصوص بار AC و برخی DC طراحی شده‌اند.
4. تعداد و نوع کنتاکت‌ها: SPST، SPDT، DPDT و …
5. ابعاد و نوع نصب: سوکتی، PCB، شاسی‌دار و …
6. شرایط محیطی: دما، رطوبت، لرزش و …

جمع‌بندی

رله یکی از قطعات کلیدی در دنیای برق و الکترونیک است که امکان کنترل بارهای بزرگ با یک سیگنال کوچک را فراهم می‌کند.
با توجه به انواع مختلف رله‌ها (مکانیکی، حالت جامد، حفاظتی، حرارتی و …)، می‌توان در کاربردهای متنوعی از لوازم خانگی تا صنایع سنگین از آن‌ها استفاده کرد.
انتخاب درست رله بر اساس ولتاژ تحریک، ظرفیت بار، نوع کاربرد و شرایط محیطی تضمین‌کننده عملکرد ایمن و طولانی‌مدت سیستم خواهد بود.
