مقدمه
خازن‌ها از مهم‌ترین المان‌های الکترونیکی هستند که نقش حیاتی در ذخیره و تخلیه انرژی الکتریکی، فیلتر کردن سیگنال‌ها، حذف نویز و تنظیم مدار دارند. یکی از پرکاربردترین انواع خازن‌ها در صنعت الکترونیک، خازن پلی‌استر (Polyester Capacitor) است. این نوع خازن که در دسته‌ی خازن‌های فیلمی (Film Capacitors) قرار می‌گیرد، به دلیل قیمت مناسب، ابعاد کوچک، عمر طولانی و ویژگی‌های الکتریکی مطلوب، به صورت گسترده در منابع تغذیه، مدارهای صوتی، تایمینگ و مدارات عمومی استفاده می‌شود.

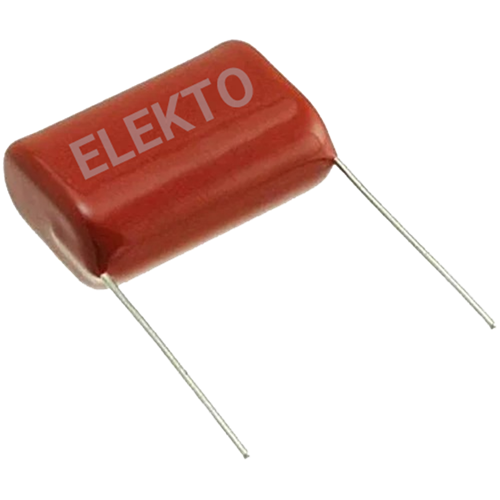

ساختار خازن پلی‌استر
خازن پلی‌استر از دو لایه رسانا (معمولاً آلومینیوم یا قلع) تشکیل می‌شود که بین آن‌ها یک لایه فیلم پلی‌اتیلن ترفتالات (PET) یا همان پلی‌استر قرار دارد. این لایه نقش دی‌الکتریک را ایفا می‌کند. سپس لایه‌ها به صورت پیچیده (roll) یا تخت (stacked) ساخته و در نهایت درون یک محفظه پلاستیکی یا اپوکسی قرار داده می‌شوند.
ویژگی مهم این دی‌الکتریک آن است که پایداری الکتریکی و مکانیکی خوبی دارد و می‌تواند در ولتاژها و دماهای مختلف به شکل قابل قبول عمل کند.
ویژگی‌های کلیدی خازن پلی‌استر
| ویژگی | توضیحات | مثال کاربردی |
| محدوده ظرفیت | چند پیکوفاراد (pF) تا چند میکروفاراد (µF) | 100nF، 470nF، 1µF در منابع تغذیه |
| محدوده ولتاژ | از 50V تا 630V (برخی مدل‌ها بیشتر) | فیلتر منبع تغذیه 230V |
| پایداری دمایی | مناسب (−40 تا +85°C) | استفاده در محیط صنعتی |
| تلورانس ظرفیت | ±5% تا ±10% | مدارهای عمومی الکترونیکی |
| تلفات دی‌الکتریک | متوسط (بیشتر از پلی‌پروپیلن ولی کمتر از سرامیکی‌های ارزان) | مناسب مدارهای صوتی |
| قیمت | پایین و اقتصادی | استفاده گسترده در مدارات خانگی |
مزایای خازن پلی‌استر
- قیمت پایین و اقتصادی بودن → انتخاب اول برای مدارهای عمومی.
- ابعاد کوچک → مناسب برای مداراتی که فضای کمی دارند.
- عمر طولانی → در شرایط کاری عادی، سال‌ها بدون افت عملکرد کار می‌کند.
- پایداری مناسب در دما و رطوبت → گزینه‌ای خوب برای کاربردهای صنعتی سبک.
- غیرقطبی بودن → می‌تواند در هر جهت در مدار نصب شود.
معایب خازن پلی‌استر
- دقت پایین‌تر نسبت به خازن‌های پلی‌پروپیلن (Polypropylene) یا پلی‌کربنات (Polycarbonate).
- تلفات بیشتر در فرکانس‌های بالا.
- مناسب نبودن برای مدارهای RF و MHz.
- تغییر ظرفیت اندک در دماهای بالا.
کاربردهای خازن پلی‌استر
- مدارات عمومی الکترونیکی: منابع تغذیه، کوپلینگ سیگنال، فیلترهای ساده.
- مدارات تایمینگ RC: به دلیل پایداری نسبتاً خوب، در مدارات زمان‌سنجی کاربرد دارد.
- مدارات صوتی (Audio Circuits): به دلیل تلفات کم و صدای طبیعی در فرکانس‌های پایین.
- مدارات حذف نویز (Noise Filtering): کاهش اختلالات الکترومغناطیسی (EMI).
- مدارات روشنایی: در بالاست لامپ‌های فلورسنت.
- مدارات مخابراتی ساده: فیلترهای پایین‌گذر یا بالاگذر در فرکانس‌های متوسط.
- جایگزین خازن‌های کاغذی قدیمی.
خازن پلی‌استر در مقایسه با سایر خازن‌های فیلمی
- در مقایسه با خازن پلی‌پروپیلن: ارزان‌تر و کوچک‌تر است، اما دقت و پایداری کمتری دارد.
- در مقایسه با خازن پلی‌کربنات: قیمت پایین‌تر دارد ولی عملکرد حرارتی ضعیف‌تر است.
- در مقایسه با خازن سرامیکی: پایداری و عمر بیشتر دارد، اما حجم آن بزرگ‌تر است.
انتخاب خازن پلی‌استر مناسب
برای انتخاب یک خازن پلی‌استر باید به موارد زیر توجه کنید:
- مقدار ظرفیت (µF یا nF): بر اساس نیاز مدار.
- ولتاژ کاری (V): باید بیشتر از ولتاژ مدار انتخاب شود.
- تلورانس ظرفیت: اگر دقت مهم است، مدل‌های با تلورانس ±5% انتخاب شوند.
- شرایط محیطی: دما و رطوبت محیط.
- ابعاد فیزیکی: برای جای‌گذاری روی برد مدار چاپی (PCB).
نتیجه‌گیری
خازن پلی‌استر یکی از پرکاربردترین و اقتصادی‌ترین خازن‌های فیلمی است که در بیشتر مدارات الکترونیکی عمومی، منابع تغذیه، مدارات صوتی و تایمینگ مورد استفاده قرار می‌گیرد. اگرچه برای کاربردهای فرکانس بالا و بسیار دقیق مناسب نیست، اما در اکثر مدارات روزمره یک انتخاب مطمئن و مقرون‌به‌صرفه محسوب می‌شود.
